PC100 – KVM-Basert

PC100, KVM-Basert. Intelligens og applikasjon er plassert I sikker sone. Ved bruk av en KVM-ekstender kan PC100 i Ex-sone fjernstyre PC i sikker sone. Dette kan gjøres enten ved bruk av Cat.5/7 kabler eller fiber.

KVM-konseptet kan realiseres på tre forskjellige måter.

• KVM Standard
• KVM, parallell i sikker sone
• KVM, parallell i Ex-sone

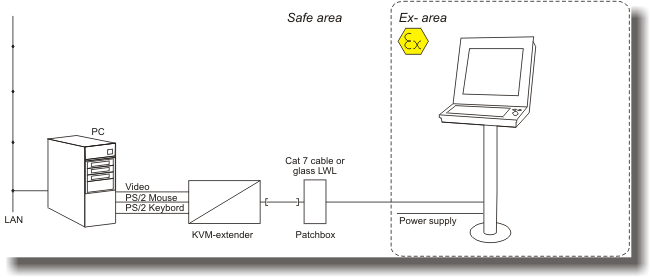

PC100 - Kvm, Standard

• KVM- ekstenderen overfører VGA / DVI signaler for video I tillegg til signaler fra tastatur og mus fra en standard PC i sikker sone til PC plassert i Ex-sone.

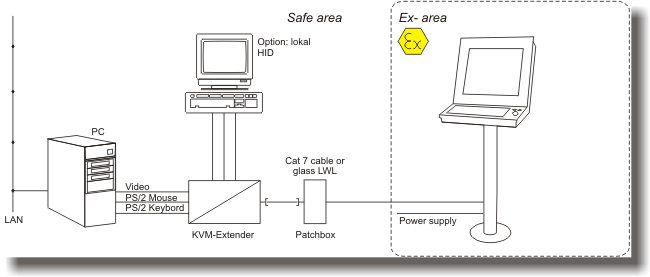

 PC100 - KVM, parallell i sikker sone

PC100 - KVM, parallell i Ex- sone

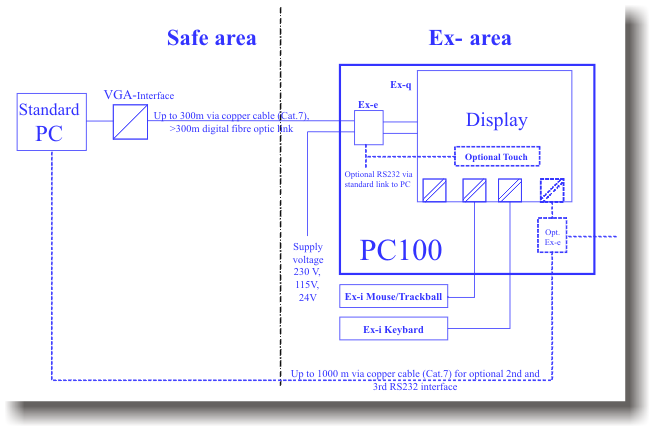

Blokkdiagram

PC100 konseptet er et modulært system dette grunnet smarte kombinasjoner av forskjellige Ex-beskyttelsesmetoder.
Dette gir PC100 konseptet den høyeste fleksibilitet.

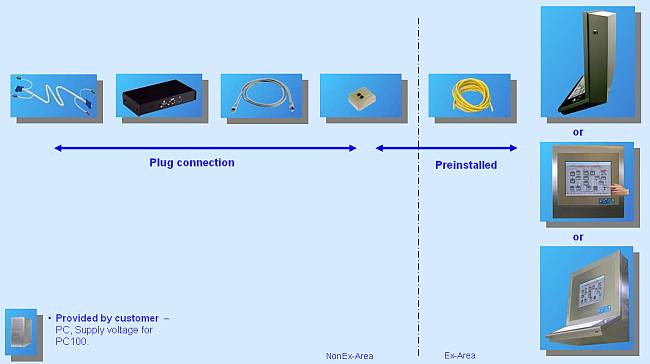

Leveransens innehold

Leveransen av ett PC100 system inbefatter alle nødvendige komponenter for innstalasjon og oppstart. Bildet nedenfor viser hva som følger med en leveranse av en KVM-basert applikasjon over Cat. 7
